SB-DZZT電子產品裝調一體化創新實訓裝置
電子產品裝調一體化創新實訓裝置,電子產品設計與裝調技能綜合實訓裝置根據國家人力資源和社會保障部頒發的《無線電調試工》、《電子設備裝接工》等國家職業標準，結合各技工院校相關課程教學大綱要求而研制。提供豐富的實訓模塊，通過對實訓模塊的訓練，使學生熟練掌握測量儀器、裝調工具的使用方法，鍛煉學生設計、裝接、調試、檢修現代電子產品的職業能力。適合各類技工院校、職業院校的《無線電調試工》、《電子設備裝接工》等相關課程的實訓教學。
一、技術性能
工作電源：三相五線制 AC380V±5％ 50Hz
*安全保護：漏電保護（動作電流≤30mA）過流保護，熔斷器保護
額定功率：≤2kW
環境溫度：-10℃～40℃
5. 相對濕度：≤85%
二、裝置組成
1.*桌身部分：采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，方便調整設備的擺放位置。
2.*桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。

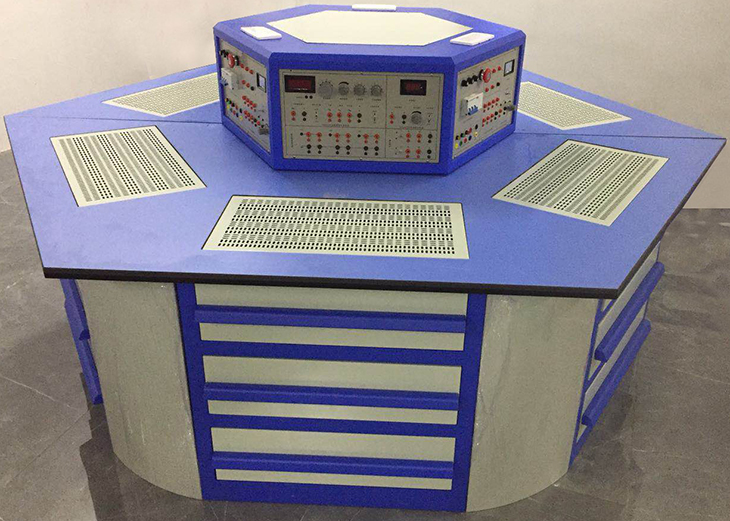

3.*實訓屏部分：整體采用鋼架式結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。根據不同的培訓及鑒定項目，集成配備了各類電源。操作面板文字符號標識清晰且經久耐用。
整個控制屏由六工位組成，每個工位均設有啟動、停止按鈕控制電源的輸出，并設有急停按鈕，電源輸出有短路保護。同時設有450V指針式交流電壓表一只，通過波段開關切換指示電源輸入的三相線電壓。

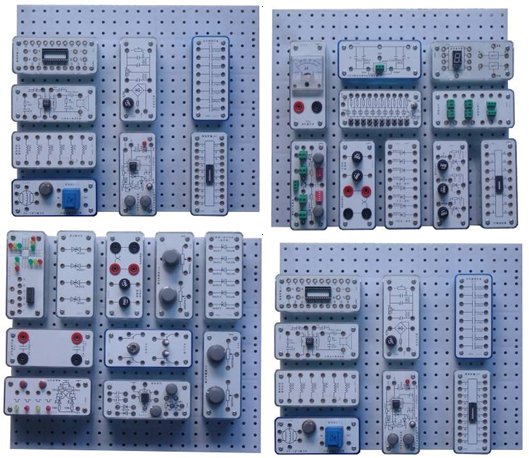

4.多功能四孔底板部分：多功能四孔底板采用優質ABS注塑而成，規格60cm×35mm，配合固定電子創新模塊使用，整體設計規范、合理，使各類元器件在任何角度、任何方位都能輕松裝配、調整。
三、實訓儀器及電機
電子創新透明套件3套/臺
（1）模擬電子技術綜合應用、創新實訓項目
1.常用二極管的性能測試及應用
2.雙極晶體管及場效管輸出特性的測定
3.單管放大電路的研究
4.兩極放大電路及負反饋放大電路的研究
5.助聽器電路的調試（電子產品線路）（綜合應用）
6.恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
7.三極管放大電路故障排除
8.整流、濾波及穩壓電路的研究
9.直流穩壓正、負電源電路的研究
10.典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
11.OTL功率放大電路的故障排除
12.LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
13.運算放大器基本運算電路
14.對由運放器組成的積分運算電路、微分運算電路
15.對由運放器組成的電壓比較器傳輸特性的研究
16.氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
17.方波、三角波和鋸齒波發生器電路的研究與測試
18.三角波、方波及正弦波發生器的制作競賽
19.RC（文式橋式）正弦波振蕩器和制作與調試
20.電容三點式LC正弦波發生器
21.有源濾波電路研究
22.直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
23.恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
（2）數字電子技術綜合應用、創新實訓項目
1.基本邏輯門電路功能測試
2.優先編碼器功能測試
3.二進制譯碼器和數據選擇器功能測試
4.全加器和超前進位全加器功能測試
5.數值比較器功能測試
6.七段碼鎖存/譯碼/驅動器功能測試
7.各類觸發器功能測試
8.雙向移位寄存器功能測試
9.二一五一十進制計數器功能測試
10.二位十進制計數/譯碼/驅動/顯示電路
11.可逆十進制計數電路功能測試
12.N進制計數電路功能測試
13.555定時器基本應用電路
14.微分型單穩態觸發器
15.集成單穩態觸發器及其應用
16.集成施密特觸發器及其應用
17.聲光控制節能路燈電路（電子產品線路）（綜合應用）
18.8線數據傳輸電路（電子產品線路）（綜合應用）
19.4位環形計數節拍發生器（電子產品線路）（綜合應用）
20.秒脈沖信號發生器（電子產品線路）（綜合應用）
21.救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
22.D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
23.數控變頻三角波-方波發生器
24.移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
25.8位優先編碼器搶答電路（電子產品線路）（綜合應用）
26.觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
27.數字鐘電路（電子產品線路）（綜合應用）
28.二位十進制計數符合電路（電子產品線路）（綜合應用）
29.交通燈控制電路（電子產品線路）（綜合應用）
30.升/降階梯波發生器（電子產品線路）（綜合應用）
31.光電轉換加/減計數電路（電子產品線路）（綜合應用）
(3)電子產品裝調套件：（每工位1套，單臺6套）
1.常用儀器儀表的使用
2.常用電子元器件的識別與檢測
3.電烙鐵拆裝與電子錫焊技能訓練
4.印刷線路板的制作
5.三端集成穩壓直流電源的制作
6.串聯型直流穩壓電源的制作
7.低頻信號電壓放大器的裝配與測試
8.具有負反饋信號放大器電路的制作與測試
9.文式橋振蕩器的焊接與調試
10.電池電壓監視電路的制作與測試
11.電子催眠器電路的制作
12.模擬"知了"電子電路的制作實訓
13.實用聲控、光控節電照明燈的制作與實訓
14.電子驅蚊器線路的制作實訓
15.保護視力定時器線路
16.語音報警喇叭的制作與實訓
23.實用模擬自然風控制器的制作
24.臺燈調光電路
26.自動充電器的制作
27.半導體收音機的組裝與調試
28.助聽器的組裝與調試
29.聲、光控樓道燈的組裝與調試
30.滅火機器人的組裝與調試
*單組創新套件器件配置清單（整臺裝置需配置三組元器件）
|
序號 |
產品名稱 |
產品規格 |
數量 |
|
1 |
RJ金屬膜電阻(2W) |
330，470，510， |
各1個 |
|
2 |
RJ金屬膜電阻(2W) |
330，510，680， |
各1個 |
|
3 |
RJ金屬膜電阻(2W) |
1K，2K，3.3K， |
各1個 |
|
4 |
RJ金屬膜電阻(2W) |
3.3K，4.7K，6.8K |
各1個 |
|
5 |
RJ金屬膜電阻(2W) |
10K，22K，47K |
各3個 |
|
6 |
錳銅絲電阻(3A) |
0.1，0.2，0.4 |
各1個 |
|
7 |
RT碳膜電阻(1W) |
1，4.7，10，27 |
各1個 |
|
8 |
RT碳膜電阻(1W) |
39，47，56，68 |
各1個 |
|
9 |
RJ金屬膜電阻(1W) |
100，150，200，300 |
各1個 |
|
10 |
RJ金屬膜電阻(1W) |
390，470，560，680 |
各1個 |
|
11 |
RJ金屬膜電阻(1/2W) |
560，820，1K，1K |
各1個 |
|
12 |
RJ金屬膜電阻(1/2W) |
1.2K，2K，2.7K，3K |
各1個 |
|
13 |
RJ金屬膜電阻(1/2W) |
4.7K，5.1K，6.8K，8.2K |
各1個 |
|
14 |
RJ金屬膜電阻(1/2W) |
10K，15K，27K，33K |
各1個 |
|
15 |
RJ金屬膜電阻(1/2W) |
51K，56K，62K，68K |
各4個 |
|
16 |
RJ金屬膜電阻(1/2W) |
100K，270K，390K，470K |
各4個 |
|
17 |
RJ金屬膜電阻(1/2W) |
820K，1M，2.2M，10M |
各1個 |
|
18 |
RJ金屬膜電阻(1/2W) |
120，180，220，620 |
各1個 |
|
19 |
RJ金屬膜電阻(1/2W) |
1.5K，2.2K，2.7K，3.9K |
各1個 |
|
20 |
RJ金屬膜電阻(1/2W) |
6.2K，20K，24K，47K |
各1個 |
|
21 |
RJ金屬膜電阻(1/2W) |
51K，150K，220K，3M |
各1個 |
|
22 |
RJ金屬膜電阻(1/2W) |
510K，1.1M，2M，2M |
各2個 |
|
23 |
CL聚脂膜電容 |
1000pF，2200 pF，3300 pF |
各2個 |
|
24 |
CBB聚丙烯膜電容 |
4700 pF，0.01μF，0.022μF |
各2個 |
|
25 |
CBB聚丙烯膜電容 |
0.033μF，0.047μF，0.1μF |
各4個 |
|
26 |
CBB聚丙烯膜電容 |
0.22μF，0.47μF，1μF |
各1個 |
|
27 |
CBB聚丙烯膜電容 |
0.47μF，1μF，0.33μF |
各1個 |
|
28 |
CD鋁電解電容 |
3.3μF，4.7μF，10μF |
各2個 |
|
29 |
CD鋁電解電容(50V DC) |
100μF，220μF，470μF |
各1個 |
|
30 |
CBB聚丙烯膜電容 |
0.5μ(450V AC)，1.0μ(450V AC) |
各1個 |
|
31 |
CBB聚丙烯膜電容 |
2μF(450V AC)， 4μF(450V AC) |
各1個 |
|
32 |
CL聚脂膜電容 |
20 pF，1500 pF，2200 pF |
各1個 |
|
33 |
CC瓷片電容 |
20 pF，33 pF，100 pF |
各1個 |
|
34 |
可調電容 |
10-60 pF，220 pF，20-120 pF |
各1個 |
|
35 |
CC瓷片電容 |
20 pF |
各1個 |
|
CL聚脂膜電容 |
2200 pF，5600 pF |
||
|
36 |
CBB聚丙烯膜電容 |
0.047μF，0.01μF，0.1μF |
各1個 |
|
37 |
CD鋁電解電容 |
2.2μF，33μF，47μF |
各2個 |
|
38 |
可調電容 |
2-7 pF，4-15 pF，300 pF |
各1個 |
|
39 |
WX線繞電位器 |
100(5W)(去蓋) |
1個 |
|
40 |
WH碳膜電位器 |
470 (2W) (去蓋) |
1個 |
|
41 |
WH碳膜電位器 |
1K (2W) |
1個 |
|
42 |
WX線繞電位器 |
4.7K (1W) (去蓋) |
1個 |
|
43 |
WH碳膜電位器 |
10K (1/2W) (去蓋) |
1個 |
|
44 |
WH碳膜電位器 |
22K(1/2W) |
1個 |
|
45 |
WH碳膜電位器 |
33K (1/2W) |
1個 |
|
46 |
WH碳膜電位器 |
47K (2W) |
1個 |
|
47 |
WH碳膜電位器 |
100K (2W) |
1個 |
|
48 |
WH碳膜電位器 |
470K (2W) |
