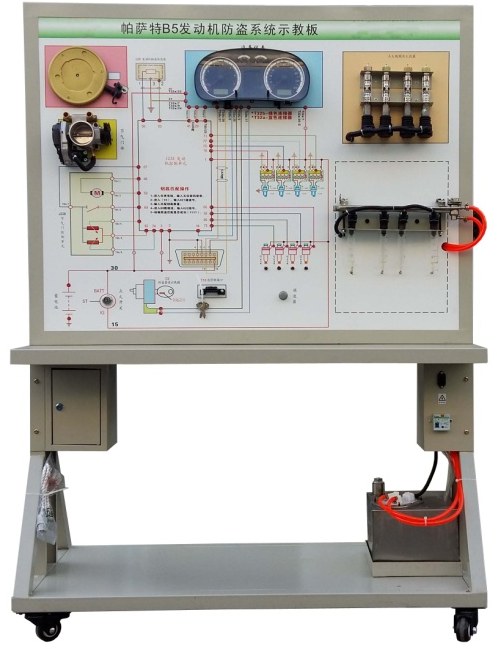

發動機智能鑰匙防盜系統示教板
一、功能簡介
該設備采用全新大眾B5汽車發動機防盜系統實物為基礎，充分展示發動機防盜系統的組成結構和工作過程。
適用于學校對發動機防盜系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車發動機防盜系統，充分展示汽車發動機防盜系統的組成結構。
2.可分別使用合法鑰匙和非法鑰匙起動設備，搖轉曲軸和信號輪，合法鑰匙可使發動機電控系統產生噴油器噴油、火花塞點火、油泵工作等，非法鑰匙則鎖住發動機電控系統，真實演示發動機防盜系統的工作過程。
3.示教板面板采用防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析汽車發動機防盜系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車發動機防盜系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元、防盜控制單元進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。
6.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
7.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子以及彩色電路圖和工作原理示意圖 |
套 |
1 |
|
2 |
點火開關(帶識讀線圈) |
|
個 |
1 |
|
3 |
帶芯片防盜鑰匙 |
|
把 |
1 |
|
4 |
發動機控制電腦(ECU) |
|
套 |
1 |
|
5 |
組合儀表 |
|
套 |
1 |
|
6 |
診斷座 |
OBDⅡ |
個 |
1 |
|
7 |
無分電器獨立點火線圈 |
|
套 |
1 |
|
8 |
火花塞 |
|
個 |
4 |
|
9 |
曲軸位置傳感器及信號輪 |
|
套 |
1 |
|
10 |
代替噴油嘴的發光二極管 |
|
套 |
1 |
|
11 |
油泵繼電器 |
|
套 |
1 |
|
12 |
移動臺架(帶自鎖腳輪裝置) |
1240×600×1700mm(長×寬×高) |
臺 |
1 |
|
13 |
故障模擬與排除裝置 |
|
套 |
1 |
